Q946F電動四通球閥
Q946F電動四通球閥

Q946F電動四通球閥

Q946F電動四通球閥為"X"型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換。

在線訂購
產品詳情

  • Q946F電動四通球閥 產品說明

閥門型號：Q946F，Q946H

通徑規格：DN50～DN500

結構形式：四通鑄造閥體

閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN10、PN16、PN25、PN40

適用溫度：-40℃～450℃

應用范圍：液體、氣體、油品、漿料及含固體顆粒介質


  • Q946F電動四通球閥 設計標準

設計制造

GB/T 12237；ASME B16.34；API608

法蘭標準

GB/T 9113；ASME B16.10

結構長度

GB/T 12221；ASME B16.10；API 6D

防火標準

API 6FA；API 607；JB/T 6899

檢驗試驗

GB/T 19672；API 598


  • Q946F電動四通球閥 主要零件材質

零件名稱

材 質 Material

GB

ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE、對位聚苯 PTFE、

PTFE、對位聚苯 PTFE、

球體

1Cr18Ni9Ti

SS 304

閥座、閥桿

2Cr13

A246-416

雙頭螺柱

35CrMoA

A193-B7


  • Q946F電動四通球閥 性能參數


公稱壓力 PN(MPa)

試驗壓力

殼體

高壓液密封

低壓氣密封Low-

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度Applicable temperature

-28-350℃

應用規范

連接法蘭

JB79-59、GB9113、HG20592-97、ANSI B16.5

檢驗試驗

GB9/T 9092-99、API 598


  • Q946F電動四通球閥 外形尺寸

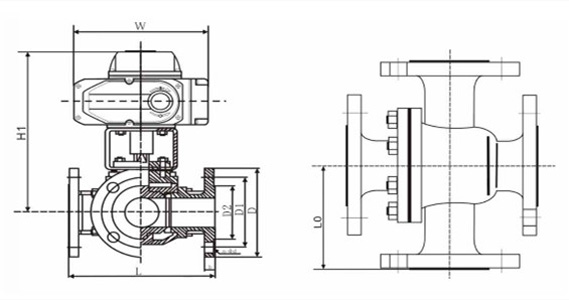

                                               Q946F電動四通球閥(圖1)

  • 1.6Mpa 國標四通球閥外形尺寸

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

150

160

180

200

220

240

260

280

320

380

440

550

670

720

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

365

410

Z-Φd

4-Φ14

4-Φ14

4-Φ18

4-Φ18

4-Φ18

4-Φ18

4-Φ18

8-Φ18

8-Φ18

8-Φ18

8-Φ23

12-Φ23

12-Φ25

12-Φ25

  • 10K 日標四通球閥外形尺寸

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

150

160

180

200

220

240

260

280

320

380

440

550

670

720

D

95

100

125

135

140

155

175

185

210

250

280

330

400

445

D1

70

75

90

100

105

120

140

150

175

210

240

290

355

400

Z-Φd

4*15

4*15

4*19

4*19

4*19

4*19

4*19

8*19

8*19

8*23

8*23

12*23

12*25

16*25

  • 150LB 美標四通球閥外形尺寸

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

150

160

180

200

220

240

260

280

320

380

440

550

670

720

D

89

98

108

117

127

152

178

190

229

254

279

343

406

483

D1

60.5

70

79.5

889

98.5

121

140

153

191

216

242

299

362

432

Z-Φd

4*15

4*15

4*15

4*15

4*15

4*19

4*19

8*19

8*22

8*22

8*22

8*22

2*25

2*25
