電動真空球閥
電動真空球閥

電動真空球閥

電動真空球閥用來接通或切斷真空(壓力)系統管路中的介質流。

在線訂購
產品詳情

  • 電動真空球閥 產品說明

閥門型號：GUD高真空球閥

通徑規格：DN15～DN100

結構形式：浮動直通

閥體材料：不銹鋼304、不銹鋼316、不銹鋼316L

公稱壓力：1.3×10-7Pa～6×105pa

適用溫度：-30℃～+232℃

應用范圍：真空系統，高純度氣體及非腐蝕性氣體


  • 電動真空球閥 設計標準

設計制造

GB/T 12237；ASME B16.34；API608

法蘭標準

GB/T 9113；ASME B16.10

結構長度

GB/T 12221；ASME B16.10；API 6D

防火標準

API 6FA；API 607；JB/T 6899

檢驗試驗

GB/T 19672；API 598


  • 電動真空球閥 主要零件材質

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨


  • 電動真空球閥 外形尺寸

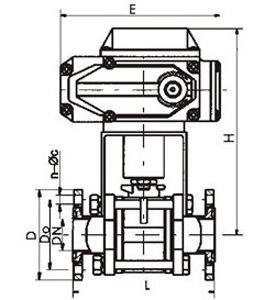

                                                                                    電動真空球閥(圖1)

型號

通徑(DN)

ΦD

ΦB

H

L

A

n-ΦC

GUD-10

10

55

40

185

92

166

4-6.5

GUD-16

16

60

45

186

100

GUD-20

20

65

50

200

114

GUD-25

25

70

55

201

114

GUD-32

32

90

70

219

140

4-9

GUD-40

40

100

80

277

165

196

GUD-50

50

110

90

286

175

GUD-63

63

130

110

310

186

GUD-80

80

145

125

320

198

8-9

GUD-100

100

165

145

387

220

255

GUD-125

125

200

175

415

266

8-11

GUD-1B0

150

225

200

435

296

GUD-200

200

285

260

512

390

310

12-12
