Q981F電動三片式卡箍球閥
Q981F電動三片式卡箍球閥是由電動執(zhí)行器和三片式卡箍球閥組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優(yōu)質方案
全國服務熱線15370222117
產品型號：Q981F
產品口徑：DN06-DN100
產品壓力：1.6Mpa-2.5Mpa
產品材質：CF8,CF8M
產品應用：飲料，藥品，酒類等
設計制造標準 | GB/T 12237-2007 |
結構長度標準 | GB/T 12221-2005 |
承插焊標準 | GB12224、ANSIB16.25 |
壓力溫度等級 | GB/T 12224-2005 |
試驗檢驗標準 | GB/T 13927-2008 |
零件名稱 | 材質 | |
不銹鋼 | 碳鋼 | |
閥體 | 不銹鋼 | 碳鋼 |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯 |
閥蓋 | 不銹鋼 | 碳鋼 |
球體 | 不銹鋼 | 不銹鋼 |
閥桿 | 不銹鋼 | 不銹鋼 |
螺母 | 不銹鋼 | FCD45 |
墊圈 | 不銹鋼 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不銹鋼 | 不銹鋼 |
閥桿螺母 | 不銹鋼 | B7 |
墊圈 | 不銹鋼 | 不銹鋼 |
填料壓蓋螺母 | 不銹鋼 | FCD45 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不銹鋼 | B8 |

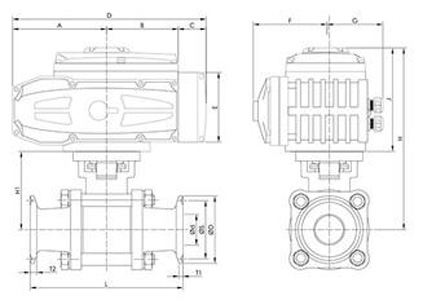

DN15 | 25.2 | 89 | 132 | 60 |
DN20 | 25.2 | 101 | 132 | 64.5 |
DN25 | 50.5 | 114 | 165 | 69 |
DN32 | 50.5 | 125 | 170 | 74 |
DN40 | 50.5 | 138 | 194 | 89 |
DN50 | 64 | 156 | 194 | 89 |
DN65 | 77.5 | 170 | 252 | 127 |
DN80 | 91 | 197 | 252 | 135 |
DN100 | 119 | 242 | 332 | 159 |
