內外螺紋針型閥
內外螺紋針型閥

內外螺紋針型閥

內外螺紋針型閥再儀表測量管路系統中作開啟或切斷管路作用。

在線訂購
產品詳情

  • 內外螺紋針型閥 產品說明

產品型號：J21W

公稱通徑:DN6~DN25

公稱壓力:≤10000Psi

適用溫度:-29℃～+538℃

適用介質：油，水，氣和其他腐蝕性或腐蝕性介質

連接形式: 內外螺紋連接(NPT,G,Rc,Rp)

結構特征: 錐螺紋密封

  • 內外螺紋針型閥 主要零件材料

零件名稱

材質

閥體

20# A105 SS304 SS304L SS316 SS316L

閥蓋墊片

紫銅PTFE

閥蓋

20# A105 SS304 SS304L SS316 SS316L

填料墊

PTFE 柔性石墨 金屬盤根

填料

PTFE 柔性石墨

填料壓蓋

20# A105 SS304 SS304L SS316 SS316L

閥桿

20# A105 SS304 SS304L SS316 SS316L

手柄

20# A105 SS304 SS304L SS316 SS316L

內六角螺釘

20# A105 SS304 SS304L SS316 SS316L



  • 內外螺紋針型閥 性能規范

型號

公稱壓力（MPa）

試驗壓力（MPa）

工作壓力（MPa）

工作溫度（℃）

適用介質

殼體

密封（液）

密封（氣）

J21W-16

1.6

2.4

1.76

0.6

1.6

P≤200℃

液化石油氣水、油品等

J21W-40P

4

6

4.4

0.6

4

J21W-160

16

17.6

17.6

0.6

16

C≤425℃

J21W-320P

32

48

35.2

0.6

32


  • 內外螺紋針型閥 外形尺寸

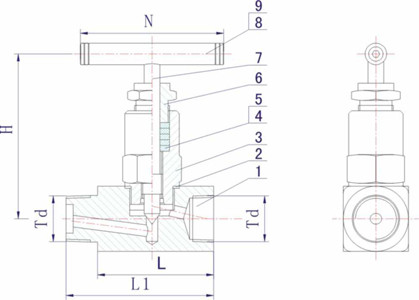

                                                           內外螺紋針型閥(圖1)

公稱通徑

Td

H

L

L1

NPT1/4

75

58

75

60

NPT1/2

80

62

66

60

NPT3/4

80

57

-

60

DN10

NPT3/8

75

58

78

DN15

NPT1/2

77

68

86
