您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
卡套針型閥
卡套針型閥

卡套針型閥

卡套針型閥其功用是開啟或切斷管道通路用。

在線訂購
產品詳情

  • 卡套針型閥 產品說明

產品型號：JJM1

公稱通徑：DN6-DN25

公稱壓力：≤6000Psi(414bar)

適用溫度：-46℃~170℃(RTFE)；≤540℃(GRAPHOIL)

適用介質：水、蒸汽、油品、氣體

閥體材質：碳鋼、不銹鋼

連接方式：卡套連接


  • 卡套針型閥 主要零件材料


零件名稱

材質

閥體

20# A105 SS304 SS304L SS316 SS316L

閥蓋墊片

紫銅PTFE

閥蓋

20# A105 SS304 SS304L SS316 SS316L

填料墊

PTFE 柔性石墨 金屬盤根

填料

PTFE 柔性石墨

填料壓蓋

20# A105 SS304 SS304L SS316 SS316L

閥桿

20# A105 SS304 SS304L SS316 SS316L

手柄

20# A105 SS304 SS304L SS316 SS316L

內六角螺釘

20# A105 SS304 SS304L SS316 SS316L


  • 卡套針型閥 主要性能規范


公稱壓力PN Mpa

試驗壓力PS(Mpa)

工作壓力(Mpa)

工作溫度(℃)

適用介質

殼體

密封(液)

密封(氣)

16.0

24.0

17.6

0.6

16.0

P≤540℃

液化石油氣水，酸，蒸汽，油品等

C≤425 ℃


  • 卡套針型閥 外形尺寸

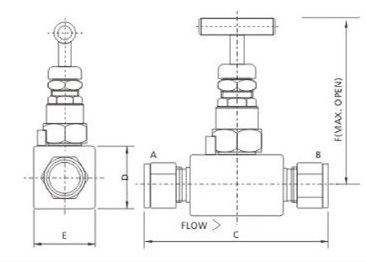

卡套針型閥(圖1)

進口/出口尺寸通徑ABCDHEE1E2JF
卡套轉卡套1/8265.232.632.630.632.625.412.725.46744
1/4468.634.334.332.334.325.412.725.46744
3/8670.435.235.233.235.225.412.725.46744
1/2676.338.238.238.238.225.412.725.46744
1/2879.239.639.635.639.63315337770
3/41393.746.946.942.946.928.62428.69094
113102.351.251.247.251.23216329094
117128.464.264.258.264.2643264122125
NPT.M卡套1/4465.23035.233.235.225.412.725.46744
3/8665.23035.233.235.225.412.725.46744
1/2669.23435.233.235.225.412.725.46744
NPT.F卡套1/4662.727.535.233.235.225.412.725.46744
3/8662.727.535.233.235.225.412.725.46744
1/2667.732.535.233.235.225.412.725.46744
