Q941PPL電動高溫法蘭球閥
Q941PPL電動高溫法蘭球閥

Q941PPL電動高溫法蘭球閥

Q941PPL電動高溫法蘭球閥

在線訂購
產品詳情

  • Q941M/F電動高溫法蘭球閥 產品說明

產品型號：Q941M/F

產品口徑：DN15-200mm

產品壓力：1.6-6.4MPa

產品材質：鑄鐵、鑄鋼、不銹鋼

產品應用：水、蒸汽、油品


  • Q941M/F電動高溫法蘭球閥 性能參數

型號

公稱壓力(MPa)

強度試驗壓力(MPa)

密封試驗壓(MPa)

適用溫度(℃)

適用介質

Q941M/F-16C/P

1.6

2.4

1.8

-28～+600 (M/F)

導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

Q941M/F-16C/P

2.5

3.8

2.8

-28～+600 (PPL）


  • Q941M/F電動高溫法蘭球閥 主要零件材質

零部件名稱

材料

閥體

球墨鑄鐵、碳素鋼、鑄不銹鋼

密封圈

(M/F)耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃

球

不銹鋼

填料

聚四氟乙烯

填料壓蓋

QT450－10球墨鑄鐵

閥桿

碳素鋼、鉻不銹鋼

手柄

碳鋼

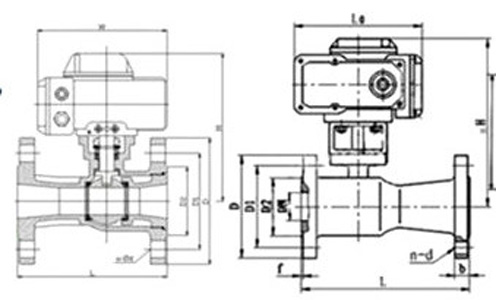

  • Q941M/F電動高溫法蘭球閥 外形尺寸

                                                              Q941PPL電動高溫法蘭球閥(圖1)

型號

規格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ941M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24
