您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
Q944F電動三通球閥
Q944F電動三通球閥

Q944F電動三通球閥

Q944F電動三通球閥根據流向切換要求一般分為L型結構和T型結構，介質流通方向可切換為多種形式。

在線訂購
產品詳情

  • Q944F電動三通球閥 產品說明

產品型號：Q944F/H、Q945F/H

公稱通徑：DN10-DN1000

公稱壓力：1.6MPa-6.4MPa

適用溫度：軟密封：-20℃-180℃/硬密封：-40℃-300℃

閥體材質：鑄鋼、不銹鋼

適用介質：空氣、水、氣體、石油和石化產品、腐蝕性介質

連接方式：法蘭(T型/L型)


  • Q944F電動三通球閥 主要零件材質

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質


  • Q944F電動三通球閥 設計標準


設計制造GB/T 12237；ASME B16.34；API608
法蘭標準GB/T 9113；ASME B16.10
結構長度GB/T 12221；ASME B16.10；API 6D
防火標準API 6FA；API 607；JB/T 6899
檢驗試驗GB/T 19672；API 598



  • Q944F電動三通球閥 性能參數

公稱壓力 PN(MPa)

試驗壓力(MPa)

適用溫度 (℃)

適用介質

殼體

液體密封

氣體密封

1 6

2 4

1.76

0.6

≤150

水、蒸汽、油品等

2.5

3.75

2.75

0.6

4.0

6.4

4.4

0.6

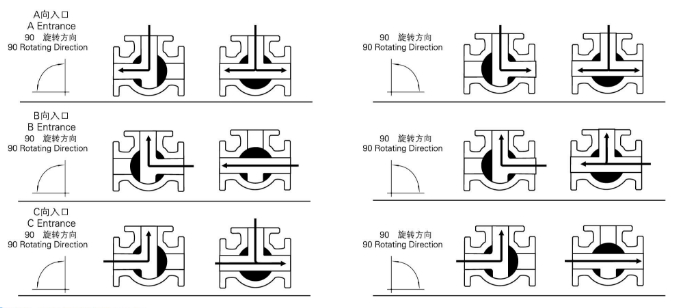

  • Q944F電動三通球閥 流通方向

Q944F電動三通球閥(圖1)

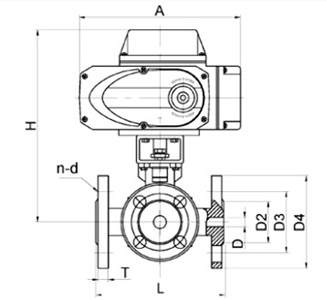

  • Q944F電動三通球閥 外形尺寸

                                                                                      Q944F電動三通球閥(圖1)

公稱壓力

公稱通徑

L

L1

H

W

重量

Mpa

mm

in

mm

mm

mm

mm

1.6

2.5

4.0

CL150

JIS10K

1.6
2.5
4.0
CL150
JIS10K

15

1/2

130

65

62

100

2.5

3.0

3.5

2.5

2.5

20

3/4

150

75

68

160

3.0

3.5

4.5

3.0

3.6

25

1

160

80

75

160

4.8

5.0

6

5.0

5.0

32

1 1/4

180

90

85

200

6.5

7

8.5

7

7

40

1 1/2

200

100

95

200

8.5

9

10.5

9

9

50

2

230

115

110

250

11

12

14

12

11

65

2 1/2

290

145

130

300

15

17

20

16

16

80

3

310

155

155

400

21

22

32

21

22

100

4

350

175

180

500

33

36

50

36

36

125

5

400

200

250

600

65

70

80

68

70

150

6

480

240

275

800

103

110

120

105

105

200

8

580

290

325

1000

152

168

180

160

160
