BQ941F電動夾套保溫法蘭球閥
BQ941F電動夾套保溫法蘭球閥

BQ941F電動夾套保溫法蘭球閥

BQ941F電動夾套保溫法蘭球閥采用電動角行程執行機構與夾套保溫球閥組成。

在線訂購
產品詳情

  • BQ941F電動夾套保溫法蘭球閥 產品說明

產品型號：BQ941F

公稱通經：DN15-DN200

公稱壓力：1.6MPa-2.5MPa

適用溫度：-20℃~425℃

適用介質：水、油等

閥體材質：碳鋼、不銹鋼


  • BQ941F電動夾套保溫法蘭球閥 設計標準

設計標準ASMEB16.34GB/T12224
結構長度ASMEB16.10GB/T12221
連接法蘭ASMEB16.5JB/T79
試驗和檢驗JB/T9092API598


  • BQ941F電動夾套保溫法蘭球閥 性能參數

公稱通徑 DN(mm)

15

額定流量系數KV

21

允許壓差(MPa)

≤ 公稱壓力

動作范圍

0～90°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

公稱通徑 DN(mm)

15


  • BQ941F電動夾套保溫法蘭球閥 外形尺寸

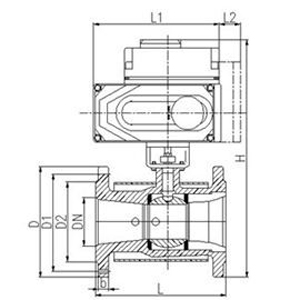

                                                                                  BQ941F電動夾套保溫法蘭球閥(圖1)

DN

L

D

D1

D2

b

Z-φd

15

108

135

100

78

16

4-18

20

117

145

110

85

16

4-18

25

127

160

125

100

16

4-18

32

140

160

125

100

16

4-18

40

165

180

145

120

18

4-18

50

178

195

160

135

19

8-18

65

203

215

180

155

20

8-18

80

229

245

210

185

21

8-18

100

254

280

240

210

23

8-23

125

267

335

295

265

25

12-23

150

292

405

355

320

28

12-25

200

330

460

410

375

30

12-25
