Q971F電動對夾球閥
Q971F電動對夾球閥

Q971F電動對夾球閥

Q971F電動對夾球閥采用角行程電動執行器與超薄球閥閥體組成，也可稱為電動超薄球閥。

在線訂購
產品詳情

  • Q971F電動對夾球閥 產品說明

閥門型號：Q971F

通徑規格：DN15～150mm

結構形式：超薄法蘭、對夾式

閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN1.0、1.6、2.5MPa

適用溫度：-17℃-450℃（具體見產品詳情）

應用范圍：油、水、氣及紙漿或纖維狀流體


  • Q971F電動對夾球閥 主要零件材質

零件名稱材質
閥體不銹鋼CF8M/CF8碳鋼WCB
球不銹鋼316/304不銹鋼SS304
密封墊聚四氟乙烯PTFE聚四氟乙烯PTFE
閥桿不銹鋼316/304不銹鋼SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
定位鎖不銹鋼304不銹鋼SS304
手柄不銹鋼304不銹鋼SS304
閥桿螺母不銹鋼304不銹鋼SS304
填料壓蓋不銹鋼304不銹鋼SS304
手柄套塑料塑料
密封瓶帽不銹鋼316/304不銹鋼SS304
墊圈聚四氟乙烯PTFE聚四氟乙烯PTFE


  • Q971F電動對夾球閥 設計標準

設計與制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927


  • Q971F電動對夾球閥 性能參數

公稱通徑DN(mm)

DN15-150

公稱壓力

PN(MPa)

1.6

2.5

4.0

6.4

試驗壓力

強度試驗

15.0

24.0

37.5

48.0

密封試驗

11.0

17.6

27.5

35.2

低壓氣密試驗

0.5～0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)



  • Q971F電動對夾球閥 外形尺寸

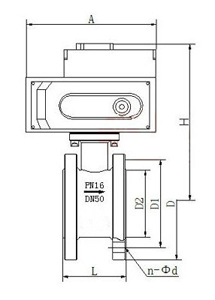

                                                                                            Q971F電動對夾球閥(圖1)

公稱通徑DN(mm)

L

D

D1

D2

n-Φd

H

15

35

95

65

45

4-M12

291

20

38

105

75

55

4-M12

296

25

42

115

85

65

4-M12

301

32

50

135

100

78

4-M16

311

40

60

145

110

85

4-M16

318

50

70

160

125

100

4-M16

326

65

95

180

145

120

4-M16

336

80

118

195

160

135

8-M16

363

100

140

215

180

155

8-M16

383

125

175

245

210

185

8-M16

403

150

210

280

240

210

8-M16

418
