德標對夾止回閥PN40
德標對夾止回閥PN40
德標對夾止回閥PN40
德標對夾止回閥PN40

德標對夾止回閥PN40

中鼎閥業（江蘇）有限公司生產的德標對夾升降式止回閥其主要功能水錘壓力小,閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快;對夾升降式止回閥因閥內通道成流線形。

在線訂購
產品詳情

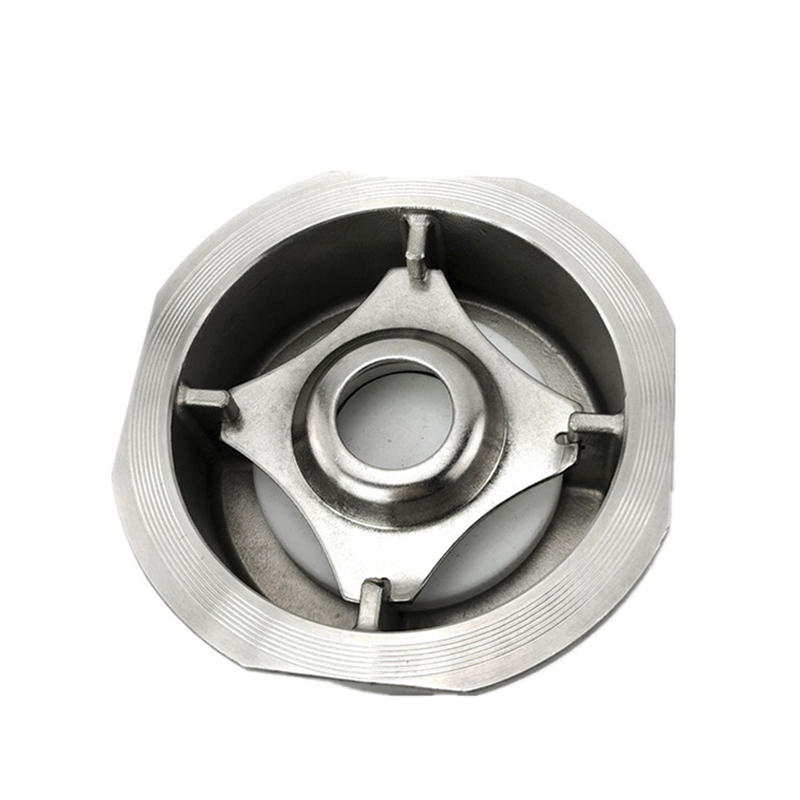

一、德標對夾止回閥PN40 產品說明

中鼎閥業（江蘇）有限公司生產的德標對夾升降式止回閥的工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦有切換要求，則須動之靈活，這一要求較常見的機械運動更為苛刻。德標對夾升降式止回閥其主要功能水錘壓力小,閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快;對夾升降式止回閥因閥內通道成流線形，流動阻力比升蝶式止回閥小，對夾升降式止回閥適用于低流速和流動不常變化的大口徑場合;目的是為了防止介質停止流動或倒流時，減弱水力沖擊。


二、德標對夾止回閥PN40 產品標準

設計標準

GB/T2238-1989，DIN3202-K4

法蘭連接尺寸

GB/T9113.1-2000、GB/T9115.1-2000、JB78

結構長度

DIN3202-K4

壓力試驗

GB/T13927-2000、API598,API6D


三、德標對夾止回閥PN40 零件材料

名稱

材質

ANSI/JIS/DIN

ANSI/JIS/DIN

閥體

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

卡盤彈簧墊

SUS316

SUS304

彈簧

SUS304

閥瓣

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

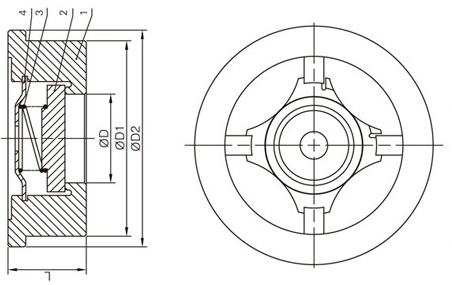

四、德標對夾止回閥PN40 外形尺寸


通經

d

L

C

F

B

1/2"

15

16

43

46

53

3/4"

20

19.5

53

55

63

1"

25

22

63

65

73

1-1/4"

30

28

75

78

84

1-1/2"

38

32

86

88

94

2"

46

40

94

98

107

2-1/2"

62.5

46

115

118

126

3"

78

50

130

134

144

4"

96

60

152

154

164

5"

117

82

-

-

190

6"

148

102

-

-

217
