您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
H41H不銹鋼升降式止回閥
H41H不銹鋼升降式止回閥

H41H不銹鋼升降式止回閥

H41H不銹鋼升降式止回閥

在線訂購
產品詳情

  • H41H不銹鋼升降式止回閥 產品說明

產品型號：H41H、H41W、H41N

公稱通徑：DN15-DN300

公稱壓力：1.6MPa-6.4MPa

適用介質：水、油品、蒸汽等

適用溫度：-20℃-425℃

閥體材質：鑄鋼、不銹鋼等


  • H41H不銹鋼升降式止回閥 設計標準

設計及制造標準

GB/T12235

法蘭連接尺寸標準

JB/T74-94、GB/T9113

結構長度標準

GB/T12221-2005


  • H41H不銹鋼升降式止回閥 性能參數

型號

H41H-16C~100

H41Y-16C~100

H41W-16P~100

工作壓力（MPa）

1.6~10.0

適用溫度（℃）

≤425

≤150

適用介質

水、蒸汽、油品

弱腐蝕性介質

材料

閥體、閥蓋

碳鋼

鉻鎳鈦不銹鋼

密封面

堆焊鉻不銹鋼

堆焊硬質合金

鉻鎳鈦不銹鋼

墊片

鋼帶石墨參纏繞

聚四氟乙烯


  • H41H不銹鋼升降式止回閥 外形尺寸

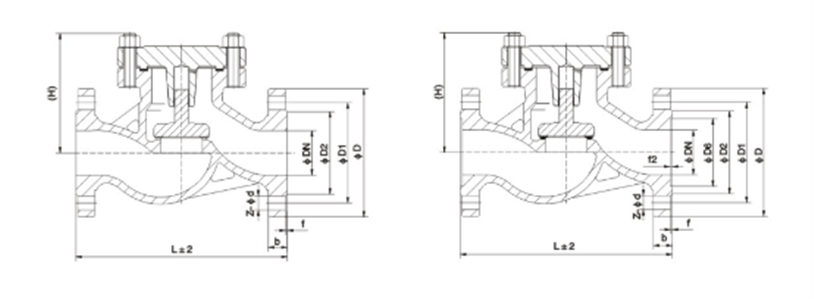

            H41H不銹鋼升降式止回閥(圖1)

DN

L

D

D1

D2

b

H

15

130

95

65

45

14

77

20

150

105

75

55

14

77

25

160

115

85

65

14

80

32

180

135

100

78

16

85

40

200

145

110

85

16

95

50

230

160

125

100

16

105

65

290

180

145

120

18

120

80

310

195

160

135

20

130

100

350

215

180

155

20

140

125

400

245

210

185

22

155

150

480

280

240

210

24

180

200

600

335

295

265

26

215

250

730

405

355

320

30

260

300

850

460

410

375

34

315


相關標簽：
上一篇: 日標止回閥 下一篇: H42F46立式襯氟止回閥
