H44H美標旋啟式止回閥
H44H美標旋啟式止回閥

H44H美標旋啟式止回閥

H44H美標旋啟式止回閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。

在線訂購
產品詳情

  • H44H美標旋啟式止回閥 產品說明

產品型號：H44H/W

公稱通徑：2"-24"

公稱壓力：150LB-2500LB

適用介質：水、蒸汽等

適用溫度：-20℃-425℃

閥體材質：鑄鋼、不銹鋼、鍛鋼


  • H44H美標旋啟式止回閥 設計標準

設計和制造標準API 6D
檢驗和試驗標準API 598
法蘭連接尺寸標準ASME B16.5、ASME B16.47 A、API 605


  • H44H美標旋啟式止回閥 主要性能規范


試驗壓力/Mpa

公稱壓力（ Lb ）

150

300

400

600

殼體試驗

3

7.5

10.2

15

密封試驗

2.2

5.5

7.5

11

閥體材料

WCB(C)

CF8(P)

CF 8M (R)

WC6/WC9(V)

工作溫度 / ℃

≤ 425

≤ 100

≤ 100

≤ 550

適用介質

水、蒸汽、油品

硝酸類

醋酸類

水、蒸汽



  • H44H美標旋啟式止回閥 主要零件尺寸

零件名稱材料牌號
閥體WCBWC1WC6WC9
閥座2515CrMoA12Cr1MoVA
閥瓣WCBWC1WC6WC9
搖桿WCBWC1WC6WC9
閥蓋2515CrMoA12Cr1MoVA
銷軸1Cr17Ni220Cr1Mo1V1A
密封環S軟鋼（增強柔性石墨）S軟鋼F軟鋼
工作溫度≤425℃≤450℃≤540℃≤570℃
適用介質蒸氣、水


  • H44H美標旋啟式止回閥 外形尺寸

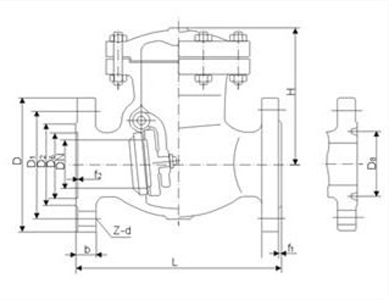

                                                          H44H美標旋啟式止回閥(圖1)

  • 150lb磅級美標旋啟式止回閥

DN150Lb凸面法蘭RF
mminLDD1D1bn-φdH
502203152120.792194-φ19165
652 1/2216178139.710522.44-φ19175
803241190152.4127244-φ19190
1004292229190.5157248-φ19215
1255356254216186248-φ22.5240
1506406279241.321625.48-φ22.5265
2008495343298.527028.48-φ22.5320
2501062240636232430.212-φ25.4365
30012698483431.83813212-φ25.4415


  • 300lb 磅級美標旋啟式止回閥

DN300Lb凸面法蘭RF
5022671651279222.48-φ19190
652 1/2
292190149 410525.48-φ22.5205
803318210168.112728.48-φ22.5220
1004356254200.215731.88-φ22.5245
1255400279235186358-φ22.5265
1506444318269.7           21 636.612-φ22.5295
2008559381330.227041.212-φ25.4330
25010622444387.432447.816-φ28.5420
30012711521450.838150.816-φ32480
