H61N鍛鋼焊接止回閥
H61N鍛鋼焊接止回閥

H61N鍛鋼焊接止回閥

H61N鍛鋼焊接止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門

在線訂購
產品詳情

  • H61N鍛鋼焊接止回閥 產品說明

公稱通徑：DN6-DN65(1/4"~2-1/2")
公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)
適用溫度：-29℃~550℃
適用介質：水、油品、蒸汽、硝酸、醋酸等
閥體材質：鍛鋼、鍛不銹鋼
連接方式：焊接、承插焊


  • H61N鍛鋼焊接止回閥 設計標準

設計制造標準

JB/T 7746、API602

結構長度標準

GB/T 12221-2005

連接法蘭標準

GB/T 9113

承插焊標準

JB/T 1751、ASME B16.11

壓力溫度等級

GB/T 12224-2005

試驗檢驗標準

GB/T 13927-2008


  • H61N鍛鋼焊接止回閥 主要技術參數

名 稱

美標碳鋼

美標合金鋼

美標不銹鋼鋼

閥體

A105

A182 F22

A182 F304(L)

A182 F316(L)

立升式閥瓣

A276 410

A276 304

A276 F304(L)

A276 F316(L)

墊片

Corrugated SS+graphite

SS+PTFE

閥蓋

A105

A182　F22

A182 F304(L)

A182 F316(L)

螺栓

A193 B7

A193 B16

A193 B8M

A193 B8M

球

A182 F304

A182 F304

A182 F304

A182 F304

 適用介質

(水、油、氣等)

(酸類)

適用溫度

-29℃～425℃

-29℃～550℃

-29℃～180℃


  • H61N鍛鋼焊接止回閥 外形尺寸

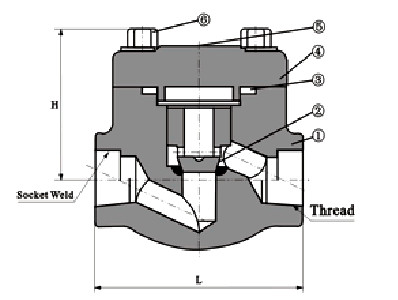

                                                        H61H鍛鋼焊接止回閥(圖1)

英制

公制

ANSI

JIS

L

H

1/2"

15

21.8

22.2

79

61

3/4"

20

27.1

27.7

92

65

1"

25

33.8

34.5

111

79

1-1/4"

32

42.6

43.2

120

95

1-1/2"

40

48.7

49.1

152

103

2"

50

61.1

61.1

172

118
