H71H對夾式升降止回閥
H71H對夾式升降止回閥

H71H對夾式升降止回閥

H71H對夾式升降止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流

在線訂購
產品詳情

  • H71H對夾式升降止回閥 產品說明

產品型號：H71H/W

產品口徑：DN15-1200mm

產品壓力：1.0Mpa-6.4Mpa

產品材質：鑄鋼、不銹鋼

適用介質：水、氣、油

適用溫度：-20℃-425℃

連接方式：對夾


  • H71H對夾式升降止回閥 設計標準

設計制造

GB12235

結構長度

GB12221

連接法蘭

JB/T79-1994

試驗與檢驗

JB/T9092-1999


  • H71H對夾式升降止回閥 主要性能規范

試驗壓力

公稱壓力（ MPa ）

1.6

2.5

4

殼體試驗

2.4

3.8

6

密封試驗

1.8

2.8

4.4

閥體材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作溫度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

適用介質

水、蒸汽、油品

硝酸類

醋酸類

水、蒸汽

水、蒸汽

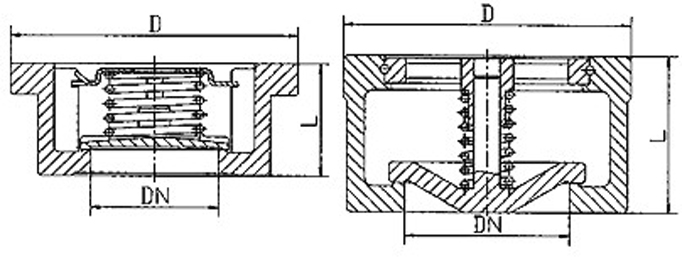

  • H71H對夾式升降止回閥 主要尺寸

H71H對夾式升降止回閥(圖1)

  • 1.0MPa H71H對夾式升降止回閥 外形尺寸


公稱通徑

尺寸/mm

L

D

D1

D2

b

Z-Φd

50

60

160

125

100

20

4-Φ18

65

67

180

145

120

20

4-Φ18

80

73

195

160

135

22

4-Φ18

100

73

215

180

155

22

8-Φ18

125

86

245

210

185

24

8-Φ18

150

98

280

240

210

24

8-Φ23

200

127

335

295

265

26

8-Φ23

250

146

390

350

320

28

12-Φ23

300

181

440

400

368

28

12-Φ23

350

184

500

460

428

30

16-Φ23

400

191

565

515

482

32

16-Φ25

450

203

615

565

532

32

20-Φ25

500

219

670

620

585

34

20-Φ25

600

222

780

725

685

36

20-Φ30

700

305

895

840

800

38

24-Φ30

800

305

1010

950

905

44

24-Φ34

1000

432

1220

1160

1115

50

28-Φ34

1200

524

1450

1380

1325

56

32-Φ41




  • 1.6MPa H71H對夾式升降止回閥 外形尺寸


公稱通徑

尺寸/mm

L

D

D1

D2

b

Z-Φd

50

60

160

125

100

16

4-Φ18

65

67

180

145

120

18

4-Φ18

80

73

195

160

135

20

8-Φ18

100

73

215

180

155

20

8-Φ18

125

86

245

210

185

22

8-Φ18

150

98

280

240

210

24

8-Φ23

200

127

335

295

265

26

12-Φ23

250

146

405

355

320

30

12-Φ25

300

181

460

410

375

30

12-Φ25

350

184

520

470

435

34

16-Φ25

400

191

580

525

485

36

16-Φ30

500

219

705

650

608

44

20-Φ34
