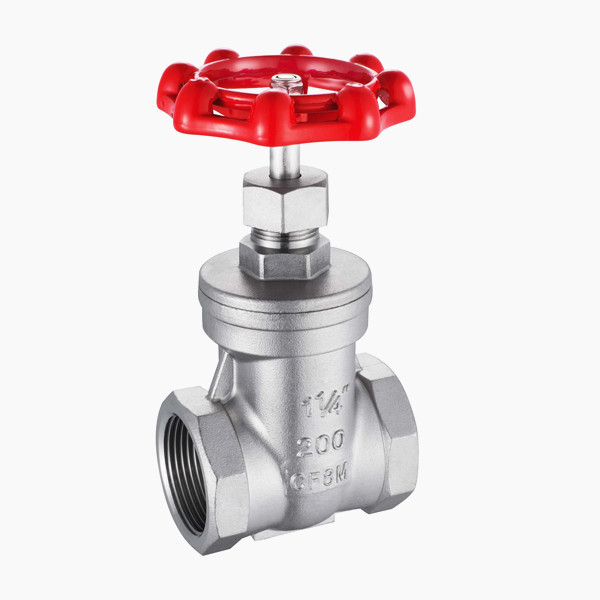

Z11W絲扣閘閥
Z11W絲扣閘閥

Z11W絲扣閘閥

Z11W絲扣閘閥形體結構比較簡單，制造工藝性較好等優點，且可以使用在介質雙向流動的管路

在線訂購
產品詳情

  • Z11W絲扣閘閥 產品說明

產品型號：Z11H/W

公稱通徑：DN15～DN50

公稱壓力：1.6Mpa～6.4Mpa

適用溫度：-20oC～+150oC

閥體材質：WCB、鑄鋼、碳鋼、不銹鋼

適用介質：水、油、蒸汽

結構形式：閘板式

連接方式：內螺紋

驅動方式：手動

制造標準：國標GB、德國DIN、美國API、ANSI

應用范圍：適用于水、油品、蒸汽、氣體及一般性腐蝕性液體


  • Z11W絲扣閘閥 主要材料表

名稱

材質

ANSI/JIS/DIN

ANSI/JIS/DIN

閥體

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

閥瓣

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

閥桿

SUS316

閥蓋

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

密封圈

PTFE/RPTFE/PPL

軸用彈性擋圈

SUS304

墊圈

SUS304

填料

PTFE/RPTFE/PPL

填料壓蓋

SUS304

填料螺母壓蓋

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

手輪

Aluminum

彈性墊片

SUS304

六角螺母

A194-8



  • Z11W絲扣閘閥 外形尺寸

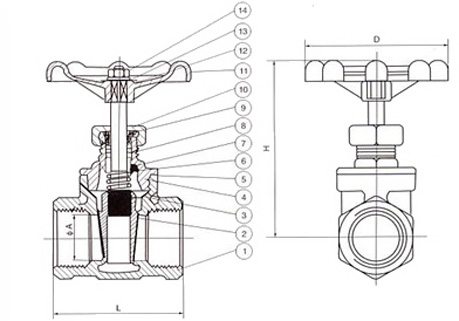

Z11W絲扣閘閥(圖1)                   Z11W絲扣閘閥(圖2)

序號

L

H

E

1/2"

55

93

70

3/4"

60

105

70

1"

65

115

80

1-1/4"

75

130

80

1-1/2"

85

145

100

2"

95

170

100

2-1/2"

106

200

125

3"

116

218

125
