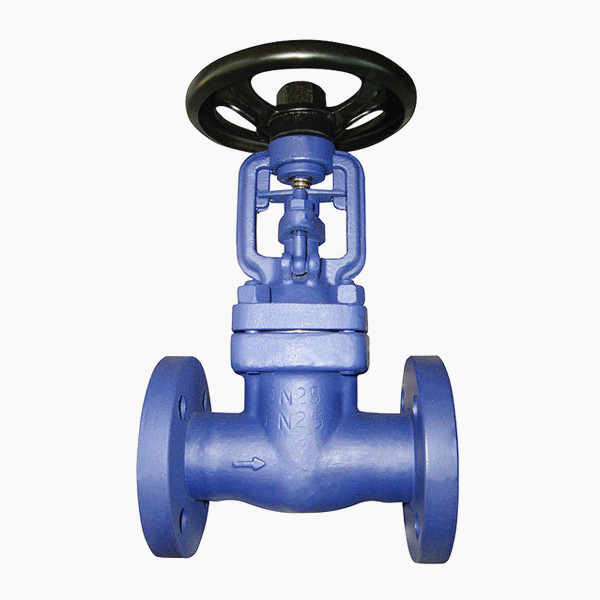

Z41Y鍛鋼法蘭閘閥
Z41Y鍛鋼法蘭閘閥常用于石油、化工、火力電站等行業。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 閘閥
產品型號：Z41H/Y
產品口徑：DN15-50mm
產品壓力：150-1500LB
產品材質：鍛鋼、鍛不銹鋼
設計與制造 | API 600 |
結構長度 | ANSI B 16.10 |
壓力溫度等級 | ANSI B 16.34 |
試驗與檢驗 | API 598 |
零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | |
閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
墊片 | 316夾柔性石墨 | 316夾PTFE | ||
閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
閥蓋 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
圓柱銷 | A276 420 | A276 304 | ||
填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
填料壓板 | A105 | A182 F304 | ||
螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
閥桿螺母 | A276 420 | |||
鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
銘牌 | SS | |||
手輪 | A197 | |||
潤滑墊片 | A273 431 | |||
填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | |
適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | |
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（開） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
