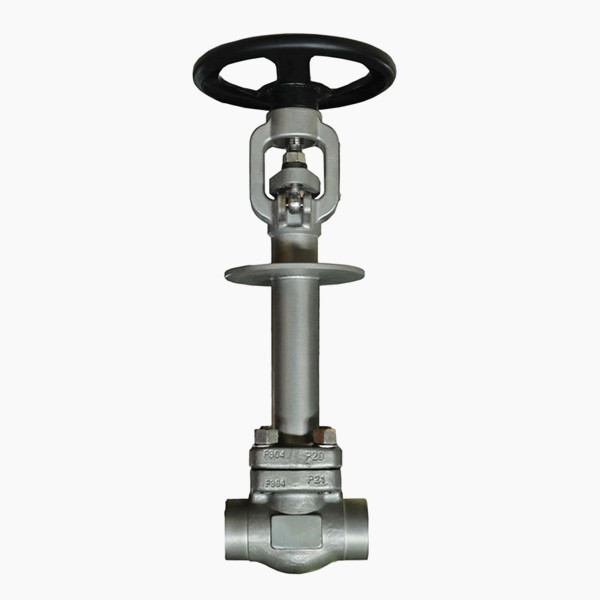

DZ61Y鍛鋼低溫閘閥
DZ61Y鍛鋼低溫閘閥

DZ61Y鍛鋼低溫閘閥

DZ61Y鍛鋼低溫閘閥應用于管路上，切斷或接通管路介質

在線訂購
產品詳情

  • DZ61Y鍛鋼低溫閘閥 產品說明

產品型號：DZ61Y

連接方式：焊接式

驅動方式：手動

產品口徑：DN15-DN50

公稱壓力：1.6-MPa-32.0MPa

閥體材質：鑄鋼、不銹鋼、鍛鋼

適用溫度：-45oC~197 oC

適用介質：乙烯、丙烯、液氮、液氫


  • DZ61Y鍛鋼低溫閘閥 設計與制造標準

設計與制造標準

ANSIB16.34API600API602

法蘭尺寸標準

ANSIB16.5

壓力溫度標準

ANSIB1.20.1

結構長度標準

ANSIB16.10

對焊連接尺寸標準

ANSIB16.11

檢驗與試驗標準

API598


  • DZ61Y鍛鋼低溫閘閥 主要零件材料

序號
零件名稱
AStoASTM
SStoASTM
LF2
LF3
F304(L)
F316(L)
1
閥體
A350LF2
A350LF3
A182F304(L)
A182F316(L)
2
閥座
A276420
A276410
A276304(L)
A276316(L)
3
閘板
A350LF2
A350LF3
A182F304(L)
A182F316(L)
4
墊片
316夾柔性石墨
316夾PTFE
5
閥蓋
A350LF2
A350LF3
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B7
A193B8
A193B8M
7
閥桿
A182F6
A182F6
A182F304(L)
A182F316(L)
8
填料
A276420
A276 304
9
銷釘
A193B7
A193B16
A193B8
A193B8M
10
活節螺栓
A276410
A182F304(L)
A182F316(L)
11
填料壓套
A105
A182F11
A182F304(L)
A182F316(L)
12
填料壓板
A1942H
A1944
A1948
A1948M
13
螺母
A1942H
A1944
A1948
A1948M
14
閥桿螺母
A276420
15
潤滑墊片
A473431
16
銘牌
CVKST
17
緊鎖螺母
A1942H
A1944
A1948
A1948M
18
手輪
A197
適用溫度
≥—40℃
≥—101℃
≥—196℃


  • DZ61Y鍛鋼低溫閘閥 外形連接尺寸

                                                         DZ61Y鍛鋼低溫閘閥(圖1)

NPS

縮徑

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

/

全徑

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

L

79

92

111

120

120

140

178

H（開）

330

333

360

407

475

475

551

W

100

100

125

160

160

180

200

重量

螺栓式

5.2

7.1

9.4

12.5

15.0

17.8

28.0

焊接式

4.8

6.4

8.7

12.2

13.4

15.2

26.0
