Q41F46襯氟球閥
Q41F46襯氟球閥

Q41F46襯氟球閥

手動襯氟球閥采用氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。

在線訂購
產品詳情

  • Q41F46襯氟球閥 產品特點

    襯四氟球閥基本系列為Q41F46型，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
    （1）采用FEP襯里層的球閥,具有較好的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它強腐蝕性質；
    （2）采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，便于管路系統的通球掃線和管路維護；
    （3）啟閉件球件與閥桿鑄（鍛）為一體，制止了由于壓力變化引起閥桿沖出承壓件內的可能性；
    （4）結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，模壓工藝不同，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
    （5）兩段、三段式構可適應多種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線方便維護、維修。


  • Q41F46襯氟球閥 技術規范

    制造標準國標GB、德國DIN、美國API、ANSI
    結構長度GB12221


    法蘭標準

    		JB/T79-94
    GB9113.1-26
    檢驗試驗JB/T9092-99
    驅動方式手動、電動、氣動、蝸輪



  • Q41F46襯氟球閥 主要零部件材料表

    序號零件名稱灰鑄鐵鑄鋼不銹耐酸鑄鋼超低碳不銹耐酸鑄鋼
    ZTWCBCF8CF8MCF3CF3M
    1閥體／閥蓋A216-CA216-WCBA351-CF8A351-CF8MA351-CF3A351-CF3M
    2球體/閥桿A216-WCBA351-CF8A351-CF8MA351-CF3A351-CF3M
    3襯里／閥座PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
    4填料/壓蓋PTFE(F4)A351-CF3A351-CF3
    5填料A216-WCBA351-CF8A351-CF8
    6支架A193-B7A194-8A193-B8M
    7緊固螺栓A193-B7A193-B8MA194-8
    8螺母A194-2HA194-8A194-8
    9操作手柄A216-WCBA216-WCBA216-WCB

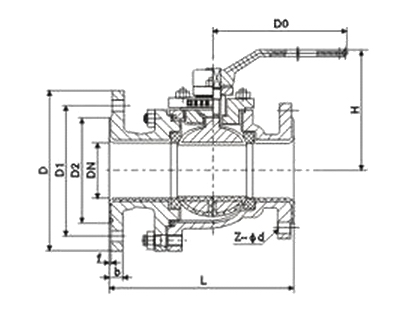

  • Q41F46襯氟球閥 外形結構圖

 Q41F46襯氟球閥(圖1)

  1. 1.0MPa主要外形和連接尺寸

    公稱通經

    L

    D

    D1

    D2

    f

    b

    Z-φd

    DN(mm)

    NPS(inch)

    PN1.0MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    20

    3/4

    140

    105

    75

    55

    2

    16

    4-φ14

    25

    1

    150

    115

    85

    65

    2

    16

    4-φ14

    32

    5/4

    165

    135

    100

    78

    2

    18

    4-φ18

    40

    3/2

    180

    145

    110

    85

    3

    18

    4-φ18

    50

    2

    200

    160

    125

    100

    3

    20

    4-φ18

    65

    5/2

    220

    180

    145

    120

    3

    20

    4-φ18

    80

    3

    250

    195

    160

    135

    3

    22

    4-φ18

    100

    4

    280

    215

    180

    155

    3

    22

    8-φ18

    125

    5

    320

    245

    210

    185

    3

    24

    8-φ18

    150

    6

    360

    280

    240

    210

    3

    24

    8-φ23

    200

    8

    457

    335

    295

    265

    3

    26

    8-φ23

    250

    10

    533

    390

    350

    320

    3

    28

    12-φ23

  2. 1.6MPa主要外形和連接尺寸

    公稱通經

    L

    D

    D1

    D2

    f

    b

    Z-φd

    DN(mm)

    NPS(inch)

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    20

    3/4

    130

    105

    75

    55

    2

    16

    4-φ14

    25

    1

    140

    115

    85

    65

    2

    16

    4-φ14

    32

    5/4

    165

    135

    100

    78

    2

    18

    4-φ18

    40

    3/2

    165

    145

    110

    85

    3

    18

    4-φ18

    50

    2

    203

    160

    125

    100

    3

    20

    4-φ18

    65

    5/2

    222

    180

    145

    120

    3

    20

    4-φ18

    80

    3

    241

    195

    160

    135

    3

    22

    8-φ18

    100

    4

    305

    215

    180

    155

    3

    24

    8-φ18

    125

    5

    356

    245

    210

    185

    3

    26

    8-φ18

    150

    6

    394

    280

    240

    210

    3

    28

    8-φ23

    200

    8

    457

    335

    295

    265

    3

    30

    12-φ23
