?BQ41F法蘭保溫球閥
?BQ41F法蘭保溫球閥

?BQ41F法蘭保溫球閥

BQ41F，BQ41H法蘭保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。

在線訂購
產品詳情

  • BQ41F法蘭保溫球閥 產品特點

  • 產品型號：BQ41F，BQ41H

  • 公稱通徑：DN20～DN200

  • 公稱壓力：1.6Mpa～6.4Mpa

  • 適用溫度：-29～180oC～550oC

  • 閥體材質：鑄鋼、不銹鋼

  • 適用介質：易凝固、易結晶流體

  • 結構形式：球形

  • 連接方式：法蘭、對夾

  • 驅動方式：手動、電動、氣動

  • 制造標準：國標GB、德國DIN、美國API、ANSI

  • 應用范圍：用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。


  • BQ41F法蘭保溫球閥 主要零件材質表：

序號零件名稱材質序號零件名稱材質
GBASTMGBASTM
1夾套25A1055球體

2閥座WCBA216-WCB6閥桿1Cr13A247-410
3閥體1Cr18Ni9TiSS3047填料柔性石墨
4密封圈PTFE、對位聚苯8填料壓蓋WCBA216-WCB


  • BQ41F法蘭保溫球閥 技術規范：

設計標準ASMEB16.34GB/T12224
結構長度ASMEB16.10GB/T12221
連接法蘭ASMEB16.34JB/T79
驅動方式手動、電動、氣動
試驗和檢驗JB/T9092 API 598
適用介質重油、膠類等易凝固介質

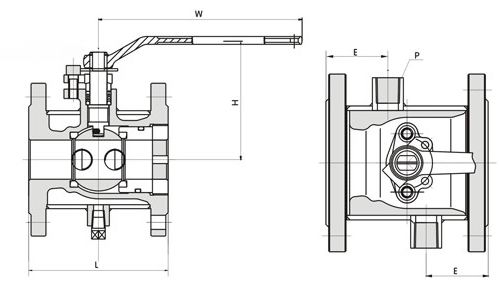

  • BQ41F法蘭保溫球閥 外形結構圖

 BQ41F法蘭保溫球閥(圖1)


  • BQ41F法蘭保溫球閥 主要連接尺寸

公稱通徑 (DN)bLDEQHW管螺紋
(mm)(in)(mm)(in)P
203/4″191174011/2″58.5147101170G3/4″
251″25127502″62.5156106170G3/4″
4011/2″381656521/2″63.5181125250G3/4″
502″51178803″68218135250G3/4″
803″762291506″82275193350G3/4″
1004″1022542008″83300265420G3/4″
1506″15229225010″954033551000G3/4″
2008″20333030012″1004924101300G3/4″
