不銹鋼法蘭球閥
不銹鋼法蘭球閥

三片式法蘭球閥

三片式法蘭球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

在線訂購
產品詳情

  • 三片式法蘭球閥 產品說明

  • 產品型號：Q41F

  • 公稱通徑：DN15～DN100

  • 公稱壓力：1.6Mpa～6.4Mpa（W.O.G）

  • 適用溫度：-20～232℃～350℃

  • 閥體材質：鑄鋼、不銹鋼

  • 適用介質：水、油、氣及某些腐蝕性液體

  • 結構形式：球形

  • 連接方式：法蘭

  • 驅動方式：手動、電動、氣動

  • 制造標準：國標GB、德國DIN、美國API、ANSI、ISO


  • 三片式法蘭球閥 執行標準

設計規范：GB/T 12237
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220


  • 三片式法蘭球閥 產品特征。


公稱壓力1.6-6.4MPa
適用穩定范圍-20～232℃～350℃
適用介質水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW)GB12224.ANSIB16.25



  • 三片式法蘭球閥 主要零件材料

零件名稱材質
不銹鋼碳鋼
螺栓不銹鋼SS304碳鋼
彈簧墊圈不銹鋼SS304不銹鋼SS304
螺母不銹鋼SS304碳鋼
閥蓋不銹鋼CF8/CF8M碳鋼WCB
閥體不銹鋼CF8/CF8M碳鋼WCB
球體不銹鋼CF8不銹鋼CF8
密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
閥桿不銹鋼SS316不銹鋼SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
壓緊螺母不銹鋼SS316不銹鋼SS304
彈簧墊圈不銹鋼SS304不銹鋼SS304
螺母不銹鋼SS304不銹鋼SS304
手柄不銹鋼SS304不銹鋼SS304

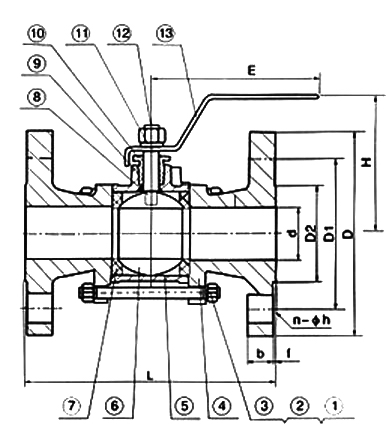

  • 三片式法蘭球閥 外形結構圖

Q41F三片式法蘭球閥(圖1)


  • 三片式法蘭球閥 主要連接尺寸及重量

SIZE1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"
d1520253238506576100
L130150160180200230290310350
D95105115135145160180195230
D1657585100110125145160190
D24555657885100120135160
b141616181820222424
f222333333
H759590110130140170180250
w130140140170200220350350550
n-do4-144-144-144-184-188-188-188-188-22
