衛生級直通球閥
衛生級直通球閥閥體采用不銹鋼精制而成，流道內壁經電子精密拋光和處理，保持流體暢通無阻。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
產品型號：Q81F
公稱通徑：DN15～DN100
公稱壓力：1.6Mpa～4.0Mpa
適用溫度：≤150oC
閥體材質：不銹鋼304、316、316L
適用介質：食品、水、油、氣體、液體
結構形式：球形
連接方式：法蘭、卡箍（快裝）、螺紋、焊接
驅動方式：手動、電動、氣動
制造標準：國標GB、德國DIN、美國API、ANSI、ISO
衛生級直通球閥廣泛用于食品、飲料、制藥、乳制品、啤酒以及精細化工?？梢詽M足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要，在制造加工過程中嚴格按FDA要求進行質量臨控，采用電腦三維設計，是為GMP要求而制造的。能夠滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽其他領域。
| 金屬材質 | 與產品接觸的部件 | 304/304L/316/316L |
| 不與產品接觸的部件 | 304/304L/316/316L | |
| 可提供EN 10204 3.1B證書書 | ||
| 密封材質 | 標配 | EPDM/PTFE |
| 選配 | FPM/PTFE，HNBR/PTFE，Silicone/PTFE | |
| 溫度 | 連續工作溫度 | -20~+135℃(EPDM) |
| 滅菌溫度 | 150℃(max 20min) | |
| 壓力 | 工作壓力 | 0~5bar(standard) |
| 控制氣源壓力 | 5~8bar | |
| 表面處理 | 內表面處理 | Ra≤0.8μm |
| 外表面處理 | 亞光 | |
| 連接 | 連接標準 | 焊接端: DIN 11850 系列2 |
| 焊接端: Inch管徑標準 | ||
| 連接方式:焊接、快裝、螺紋\等常用連接方式 | ||

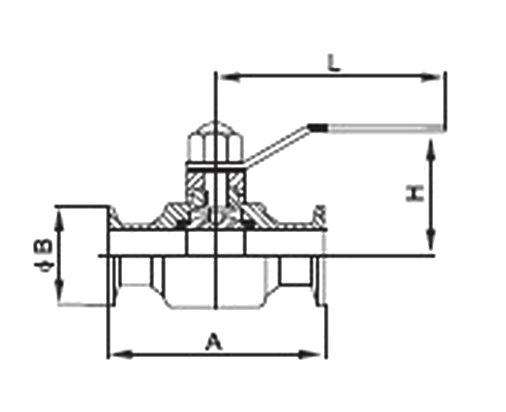

| 規格 | A | B | B | L |
| 20 | 100 | 50.5 | 50 | 110 |
| 25 | 120 | 50.5 | 55 | 120 |
| 32 | 130 | 50.5 | 58 | 130 |
| 38 | 150 | 50.5 | 60 | 140 |
| 51 | 200 | 65 | 80 | 170 |
| 63 | 210 | 77.5 | 90 | 190 |
| 76 | 220 | 91 | 95 | 210 |
| 89 | 260 | 106 | 110 | 220 |
| 102 | 320 | 119 | 118 | 240 |
