Q21F三片式活接對焊球閥
Q21F三片式活接對焊球閥

Q21F三片式活接對焊球閥

Q21F三片式活接對焊球閥屬于手動類球閥，帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

在線訂購
產品詳情

  • Q21F三片式活接對焊球 產品說明

Q21F三片式活接對焊球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。


  • Q21F三片式活接對焊球閥 產品特點

1由三部分組成，便于后期維護與更換。
2先進的硅溶膠工藝，結構合理、造型美觀。
3閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
4閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。


  • Q21F三片式活接對焊球閥 產品特征


公稱壓力1.6-6.4MPa
適用穩定范圍-20～232℃～350℃
適用介質水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW)GB12224.ANSIB16.25


  • Q21F三片式活接對焊球閥 主要零件材料

零件名稱材質
閥體不銹鋼CF8M碳鋼WCB
密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
閥蓋不銹鋼CF8M碳鋼WCB
球體不銹鋼SS316不銹鋼SS304
閥桿不銹鋼SS316不銹鋼SS316
螺母不銹鋼SS304不銹鋼SS304
墊圈不銹鋼SS304不銹鋼SS304
手柄套塑料塑料
手柄不銹鋼SS304不銹鋼SS304
閥桿螺母不銹鋼SS304不銹鋼SS304
填料壓蓋螺母不銹鋼SS304不銹鋼SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
止推墊圈聚四氟乙烯PTFE聚四氟乙烯PTFE
螺栓不銹鋼SS304不銹鋼SS304


  • Q21F三片式活接對焊球閥 主要尺寸

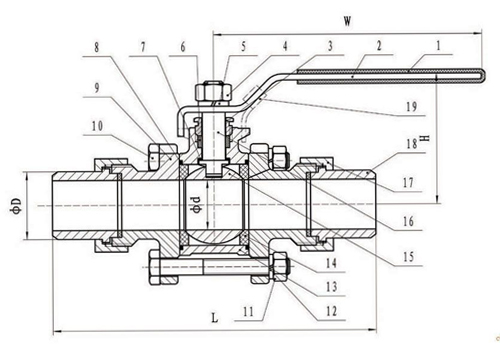

  •   三片式加長焊接球閥(圖1)

SIZE1/4"3/8"1/2"3/4"1"1-1/4"2-1/2"2"
d11.612.7152025323850.8
D1717212631384660
L150150180195210225260300
H4848545772798197
E120120120130154154185185
