氣動抗硫高壓球閥
氣動抗硫高壓球閥由法蘭鍛造高壓球閥與氣動執行器組成，閥體材質經過硬質及防腐處理，提高了閥體的強度，具有好的耐壓耐磨的優點。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
公稱通徑：DN15~DN300、1/2"~12"
公稱壓力：10MPa、16MPa、20MPa、25MPa
連接方式：法蘭連接
閥體形式：三段式鍛造閥體
氣源氣壓：壓縮空氣4-7bar
閥體材質：A105、不銹鋼
閥芯材質：不銹鋼
適用介質：油品、水、蒸汽等
閥體形式 | 三段式鍛造閥體 |
公稱通徑 | DN15～300mm、1/2"～12" |
公稱壓力 | 國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB |
法蘭標準 | ANSI、GB、JB、HG等 |
連接形式 | 法蘭式、焊接式、螺紋式(適用于PN10MPa以內) |
閥蓋形式 | 整體式 |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
密封填料 | Ｖ型PTFE、柔性石墨 | |||

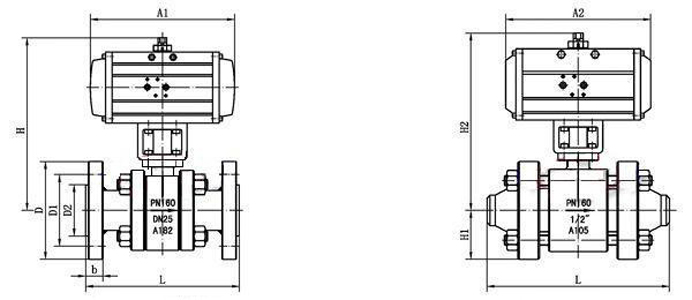

公稱通徑 DN(mm) | 尺寸 | ||||||
L | D | D1 | D2 | Z-Φd | A | H | |
16MPa | |||||||
10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
15 | 230 | 95 | 60 | 20 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 630 |
25 | 260 | 105 | 68 | 28 | 3-18 | 820 | 630 |
32 | 300 | 115 | 80 | 38 | 4-18 | 820 | 630 |
40 | 350 | 165 | 115 | 48 | 6-26 | 900 | 890 |
50 | 400 | 165 | 115 | 58 | 6-26 | 900 | 890 |
65 | 490 | 200 | 145 | 74 | 6-29 | 1130 | 1050 |
80 | 580 | 225 | 170 | 94 | 6-33 | 1130 | 1050 |
100 | 620 | 260 | 195 | 115 | 6-36 | ||
32MPa | |||||||
10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
15 | 230 | 105 | 68 | 28 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 680 |
25 | 260 | 115 | 80 | 35 | 4-18 | 820 | 680 |
32 | 300 | 165 | 115 | 41 | 4-22 | 820 | 680 |
40 | 350 | 165 | 115 | 47 | 6-26 | 930 | 960 |
50 | 400 | 200 | 145 | 70 | 6-29 | 930 | 960 |
65 | 490 | 225 | 170 | 90 | 6-33 | 1130 | 1230 |
80 | 580 | 260 | 195 | 112 | 6-36 | 1130 | 1230 |
