氣動真空球閥
氣動真空球閥

氣動真空球閥

氣動真空球閥是應用在真空系統中（又能適應一定的壓力下）開啟或切斷氣流的高真空球閥。

在線訂購
產品詳情

  • 氣動真空球閥 產品說明

產品型號：GUQ

產品口徑：DN10-100mm

產品壓力：1.6MPa

產品材質：不銹鋼


  • 氣動真空球閥 產品特點

球閥密封結構設計好，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足真空、高真空的現狀；
開關扭矩小，配置氣動執行器小，工作穩定、可靠；
真空球閥結構緊湊，重量輕，外形簡潔、美觀；
該氣動閥既能適用高真空，又能適用一定的正壓力下使用；
由于球閥全通導，又能達到高真空要求，所以也能適用于加速器真空系統。


  • 氣動真空球閥 設計標準

　連接型式

　使用壓力范圍(Pa)

　活套法蘭(GB6070、JB919)

　0.6×106～1.3×10-4

　焊接法蘭(GB6070、JB919)

　1.6×106～1.3×10-4

　快卸法蘭(GB4982)

　0.1×106～1.3×10-4

　螺紋連接　Threaded Connection

　1.6×106～1.3×10-4


  • 氣動真空球閥 性能參數

公稱通徑

DN15～DN100(mm)

壓力范圍

1.3×10-7Pa～6×105pa

連接方式

活套法蘭、焊接法蘭、快裝式、螺紋

閥體結構

三片式閥體

驅動方式

氣動控制0.4-0.7bar

工作溫度

-30℃～+232℃

適用介質

高純度氣體及非腐蝕性氣體

作用形式

單作用彈簧復位(常開、常閉),雙作用(氣開氣關)

控制方式

切斷型（開關兩位控制）、調節模式（4-20mA信號比例式調節）

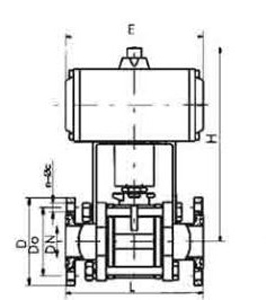

  • 氣動真空球閥 外形尺寸

                                                                                           氣動真空球閥(圖1)

型號

通徑(DN)

ΦD

ΦB

H

L

A

n-ΦC

GUD-10

10

55

40

185

92

146

4-6.5

GUD-16

16

60

45

186

100

146

GUD-20

20

65

50

200

114

168

GUD-25

25

70

55

201

114

168

GUD-32

32

90

70

219

140

204

4-9

GUD-40

40

100

80

277

165

260

GUD-50

50

110

90

286

175

268

GUD-63

63

130

110

310

186

268

GUD-80

80

145

125

320

198

298

8-9

GUD-100

100

165

145

387

220

298

GUD-125

125

200

175

415

266

458

8-11

GUD-1B0

150

225

200

435

296

525

GUD-200

200

285

260

512

390

602

12-12
