Q642F氣動Y型135度三通球閥
Q642F氣動Y型135度三通球閥

Q642F氣動Y型135度三通球閥

Q642F氣動Y型135度三通球閥即采用Y型流道形式，閥座為三面閥座，有相互成135°二種閥體結構形式。

在線訂購
產品詳情

  • Q642F氣動Y型135度三通球閥 產品說明

閥門型號：Q942F，Q942H

通徑規格：DN50～DN250mm

結構形式：Y型三通

閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN16、PN40、PN64

適用溫度：-40℃～450℃

應用范圍：石油、化工、發電、造紙、天然氣


Q642F氣動Y型135度三通球閥 性能參數

產品型號

CHQ642F-16-40C

CHQ642F-16-40P

CHQ642F-16-40R

CHQ642Y-150-300LBC

CHQ642Y-150-300LBP

CHQ642Y-150-300LBR

閥體

WCB

CF8

CF8M

球體

WVB+ENP

CF8

CF8M

閥桿/固定圈

2Cr13

304

316

閥座

PTFE

PTFE

PTFE

填料

PTFE+O形圈


PTFE+O形圈

適用介質

水、油、蒸汽等酸

等腐蝕性介質

適用溫度

-29～150℃

-29～150℃


  • Q642F氣動Y型135度三通球閥 主要零件材質

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質


  • Q642F氣動Y型135度三通球閥 執行器參數

執行器型號

GT、AT、AR、AW系列單雙作用氣動執行器

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

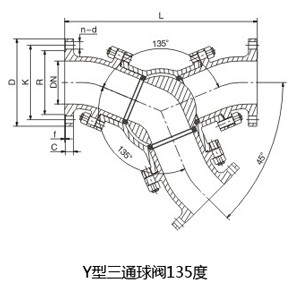

  • Q642F氣動Y型135度三通球閥 外形尺寸

                                                                              Q642F氣動Y型135度三通球閥(圖1)

DN

L

D

K

R

C

f

n-d

50

340

160/165

125

100

20

3

4-18

65

400

180/185

145

120

20

3

4-18

80

410

195/200

160

135

20

3

8-18

100

460

215/220

180

155

22

3

8-18

125

560

245/250

210

185

22

3

8-18

150

660

280/285

240

210

24

3

8-23

200

800

335/340

295

265

24

3

12-23

250

1030

405

355

320

30

3

12-25

300

1140

460

410

375

30

4

12-25
