您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
氣動衛生級蝶閥
氣動衛生級蝶閥

氣動衛生級蝶閥

氣動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。

在線訂購
產品詳情

  • 氣動衛生級蝶閥 產品說明

產品型號：WD621X、WD676X、WD681X、WD661X

公稱通徑：DN20-DN150

公稱壓力：0.6MPa-1.6MPa

適用介質：水

適用溫度：0℃-80℃

閥體材質：不銹鋼

連接方式：外螺紋連接、對焊連接、卡箍連接、三片式焊接連接

閥座材料：橡膠、氟橡膠

作用方式：雙作用、單作用(彈簧復位)

控制方式：開關型、調節型

附件選擇：電磁閥、定位器、限位開關、氣源處理三聯件


  • 氣動衛生級蝶閥 設計標準

設計依據

GB標準

設計標準

GB/T12238-1989

試驗和檢驗

JB/T9002


  • 氣動衛生級蝶閥 主要零件材質

名稱

材質
螺栓不銹鋼304
左閥體不銹鋼304、304L、316、316L
閥座食品級橡膠
蝶板不銹鋼304、304L、316、316L
右閥體不銹鋼304、304L、316、316L
螺母不銹鋼304
螺母不銹鋼304
鍵不銹鋼304
螺栓不銹鋼304
連接支架不銹鋼304
螺栓不銹鋼304
連接套不銹鋼304
氣動裝置AT系列氣動執行器
位置指示器塑料

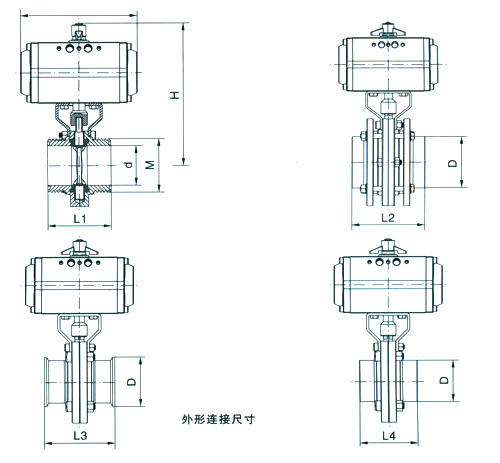

  • 氣動衛生級蝶閥 外形尺寸

                                                                    氣動衛生級蝶閥(圖1)

規格WD621XWD676XWD681XWD661XL0H
ISOL1DML2DdL3DdL4Dd
20---1007819.05667850.5667819.05141157
25667840×1/61007825.5667850.5667825.4141157
32667848×1/61007831.8667850.5667831.8141157
38708660×1/61008638.1708650.58708638.1141157
517610270×1/610410250.876102647610250.8141171
638011585×1/611211563.58011577.58011563.5141169
768412898×1/611212876.184128918412876.1159194
89---12013988.9901391069013988.9159200
102104159132×1/6128155101.6102155119102155101.6211220
108---128159108108159119108159108211223
