D673W氣動三偏心對夾蝶閥
D673W氣動三偏心對夾蝶閥

D673W氣動三偏心對夾蝶閥

D673W氣動三偏心對夾蝶閥是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。

在線訂購
產品詳情

  • D673W氣動三偏心對夾蝶閥 產品說明

產品型號：D673W/H

公稱通徑：DN40-DN1200

公稱壓力：1.6MPa-4.0MPa、150LB-300LB

適用介質：水、蒸汽等

適用溫度：0℃-425℃

閥體材質：碳鋼、不銹鋼

連接方式：對夾連接

作用方式：雙作用、單作用(彈簧復位)

控制方式：開關型、調節型


  • D673W氣動三偏心對夾蝶閥 主要零件材質

零件名稱材質
CPR
內六角螺釘1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
閥蓋WCB1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
墊片1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
閥座不銹鋼+柔性石墨、PTFE
墊片1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
蝶板WCBZG1Cr18Ni2TiZG1Cr18Ni12Mo2Ti
圓柱銷451Cr18Ni9Ti1Cr18Ni12Mo2Ti
下蓋WCBZG1Cr18Ni2TiZG1Cr18Ni12Mo2Ti
墊片不銹鋼+柔性石墨、PTFE
襯套PTFE復合軸承
閥體WCBZG1Cr18Ni2TiZG1Cr18Ni12Mo2Ti
閥桿1Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
支架WCBWCBWCB
鍵454545
襯套PTFE復合軸承
填料柔性石墨、PTFE
壓蓋WCBZG1Cr18Ni2TiZG1Cr18Ni12Mo2Ti
氣動執行器AT、AW系列
位置指示器塑料


  • D673W氣動三偏心對夾蝶閥 性能參數

設計標準GB/T12238API609
壓力溫度等級GB/T12224API609、ASMEB16.34
結構長度GB/T12221API609、ISO5752、ASMEB16.10
法蘭型式尺寸GB/T9113、JB/T79ASMEB16.5/B16.47
檢驗與試驗GB/T9092、GB/T13927API598
公稱壓力1.01.62.54.06.0Class150Class300Class600
試驗壓力殼體試驗1.52.43.756.09.452.937.5815.0
高壓密封1.11.762.754.46.932.075.5211.03
低壓密封0.6
適用溫度-46℃～500℃（不同的工況溫度選用不同的材質）
適用介質水、油、氣及各類腐蝕性（不同的介質選用不同的材質


  • D673W氣動三偏心對夾蝶閥 外形尺寸

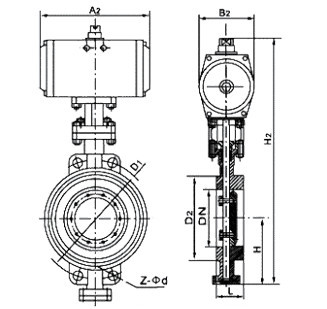

                                                                                      D673W氣動三偏心對夾蝶閥(圖1)

DNLHA1.0MPa1.6MPa
短系列長系列D1D2Z-ΦdD1D2Z-Φd
504343801901251004-181251004-18
654646902061451204-181451204-18
804964982161601354-181601354-18
10056641122601801558-181801558-18
12564701282862101858-182101858-18
15070761473402402108-232402108-23
20071891784122952658-2329526512-23
2507611421548035032012-2335532012-25
3007811425053840036812-2341037512-25
3507812728056846042816-M2047043516-M22
40010214032066051548216-M2252548516-M27
45011415235074056553220-M2258554520-M2
