高靈敏度蒸汽減壓閥
高靈敏度蒸汽減壓閥

高靈敏度蒸汽減壓閥

高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

在線訂購
產品詳情

  • 高靈敏度蒸汽減壓閥 產品概述

YG43H/Y型高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。 YG43H/Y型高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了YG43H/Y型高靈敏度蒸汽減壓閥的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。


  • 高靈敏度蒸汽減壓閥 主要技術參數

YG43H/Y型高靈敏度蒸汽減壓閥公稱壓力(Mpa)

1.0

1.6

殼體試驗壓力(Mpa)*

1.5

2.4

最高進口壓力(Mpa)

1.0

1.6

密封試驗壓力(Mpa)

1.0

1.6

出口壓力范圍(Mpa)

0.04-0.6

0.04-1.0

流量特性偏差(Mpa)P2G

GB12246-1989

壓力特性偏差(Mpa)△Pp2P

GB12246-1989

最小壓差(Mpa)

0.05

0.07

滲漏量

GB12245-1989

*：殼體試驗不包括膜片、頂蓋


  • 高靈敏度蒸汽減壓閥 主要零部件材料

零件名稱

零件選用材料

閥體、閥蓋、底蓋

WCB

閥座、閥瓣

2Cr13

活塞環

對位聚苯

膜片

PH15-7Mo

缸套、活塞

鋁鐵青銅

導閥座、導閥瓣

2Cr13

主閥彈簧

50CrVA

調節彈簧

60Si2Mn

導調主彈簧

50CrVA


  • 高靈敏度蒸汽減壓閥 流量系數

DN

Cv

15

1

20

2.5

25

4

32

6.5

40

9

50

16

65

25

80

36

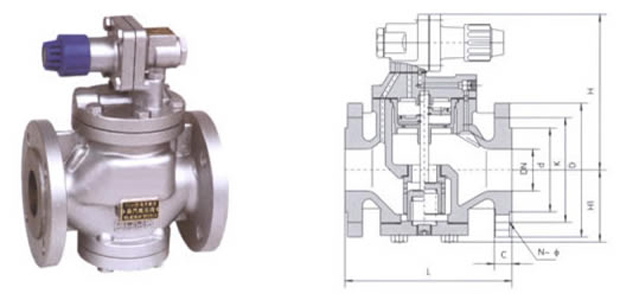

  • 高靈敏度蒸汽減壓閥 主要連接尺寸


公稱通徑DN

外形尺寸

連接尺寸

L

H

H1

PN 1.0MPa

PN 1.6MPa

D

K

n-ф

d

C

D

K

n-ф

d

C

15

140

160

65

95

65

4-14

45

12

95

65

4-14

45

14

20

140

160

65

105

75

4-14

55

14

105

75

4-14

55

14

25

150

168

68

115

85

4-14

65

14

115

85

4-14

65

14

32

180

185

75

135

100

4-18

78

16

135

100

4-18

78

16

40

180

185

78

145

110

4-18

85

16

145

110

4-18

85

16

50

200

193

88

160

125

4-18

100

16

160

125

4-18

100

16

65

230

208

98

180

145

4-18

120

18

180

145

4-18

120

18

80

260

228

117

195

160

4-18

135

18

195

160

8-18

135

20


相關標簽： 減壓閥 蒸汽 高靈敏
