氣體減壓閥YK43F
氣體減壓閥YK43F

氣體減壓閥YK43F

YK43F氣體減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

在線訂購
產品詳情

  • YK43F氣體減壓閥 產品說明

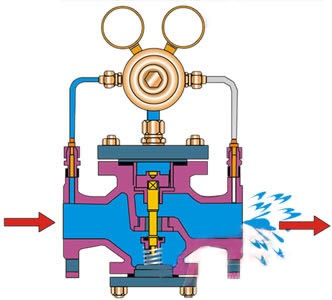

YK43F、YK43X氣體管道減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。


  • YK43F氣體減壓閥 產品作用

本產品主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。


  • YK43F氣體減壓閥 性能范圍

公稱壓力（MPa）

1.6

2.5

4.0

6.4

10.0

16.0

殼化試驗壓力（Mpa）

2.4

3.75

6.0

9.6

15.0

24

密封試驗壓力（Mpa）

1.6

2.5

4.0

6.4

10.0

16.0

最高進口壓力（Mpa）

1.6

2.5

4.0

6.4

10.0

16.0

出口壓力范圍（Mpa）

1.0-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-35

0.5-45

壓力特性偏差（Mpa）△P2P

GB12246-1989

流量特性偏差（Mpa）△P2G

GB12246-1989

最小壓差（Mpa）

0.15

0.15

0.2

0.4

0.8

1.0

滲漏量

GB12245-1989

其他標準

其他非標定制


  • YK43F氣體減壓閥 流量系數(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500


  • YK43F氣體減壓閥 主要零件材料

零件名稱

零件材料

閥體閥蓋底蓋

WCB

閥座閥盤

2Cr13

缸套

2Cr13/銅合金

活塞

合金鑄鐵

導閥座導閥桿

2Cr13

主閥彈簧

1Cr18Ni9Ti

導閥主彈簧

50CrVA

調節彈簧

60Si12Mn

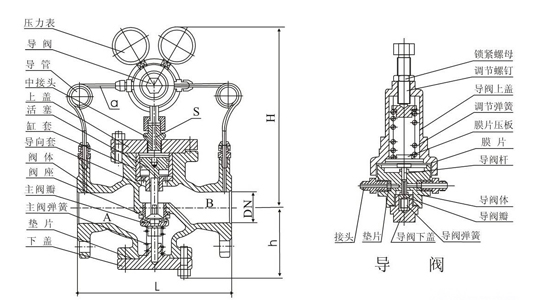

  • YK43F氣體減壓閥 外形尺寸(PN1.6-4.0)單位：mm


公稱通徑
DN

外形尺寸

L

H

h

1.6/2.5MPa

4.0MPa

15

160

180

295

90

20

160

180

330

98

25

180

200

330

110

32

200

220

330

110

40

220

240

345

125

50

250

270

345

125

65

280

300

350

130

80

310

330

385

160

100

350

380

385

170

125

400

450

400

200

150

450

500

415

210

200

500

550

475

240

250

650

525

290

300

800

580

335

350

850

620

375

400

900

660

405

450

900

730

455

500

950

750

465


  • YK43F氣體減壓閥 安裝說明


①為了操作和維護方便，該氣體減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氣體減壓閥休上所示箭頭的方向一致。
③為了防止氣體減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

聲明：【YK43F,YK43X氣體管道減壓閥】規格型號、結構尺寸由中鼎閥業（江蘇）有限公司提供，如何選擇適用的YK43F,YK43X氣體管道減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
