薄膜式水用減壓閥
薄膜式水用減壓閥

薄膜式水用減壓閥

薄膜式水用減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。

在線訂購
產品詳情
  • 薄膜式水用減壓閥產品說明

Y42X薄膜式水用減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。 本產品調壓、穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。


  • 薄膜式水用減壓閥性能規范

公稱壓力(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

殼化試驗壓力(Mpa)

2.4

3.75

6.0

9.6

15.0

24

密封試驗壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高進口壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口壓力范圍(Mpa)

1.0-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-35

0.5-45

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

最小壓差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

滲漏量

GB12245-1989

標準

其他非標定制


  • 薄膜式水用減壓閥 流量系數(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500


  • 薄膜式水用減壓閥主要零件材料

零件名稱

零件材料

閥體閥蓋底蓋

WCB

閥座

2Cr13

閥瓣

2Cr13

閥桿

2Cr13

缸套

2Cr13/25(鍍硬鉻)

活塞

2Cr13

O型圈

丁腈橡膠

密封圈

丁腈橡膠

膜片

夾織物丁腈橡膠

調節彈簧

60Si2Mn

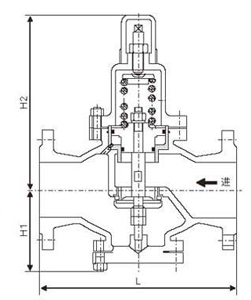

  • 薄膜式水用減壓閥 主要外形尺寸


公稱通徑DN

外形尺寸

L

H

Hl

15

160

225

90

20

160

265

98

25

180

265

110

32

200

265

110

40

220

320

125

50

250

320

125

65

280

325

130

80

310

385

160

100

350

385

170

125

400

430

200

150

450

430

210

200

500

560

240

250

650

690

290

300

800

800

335

350

850

880

375

400

900

980

405

450

900

1100

455

500

950

1130

465


  • 薄膜式水用減壓閥 安裝說明

①為了操作和維護方便,該減壓閥一般直立安裝在水平管道上,橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓,應在離閥出口不少于4M處安裝一個安全閥。
