高低藍式過濾器
高低藍式過濾器

高低藍式過濾器

高低藍式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。

在線訂購
產品詳情

  • 高低藍式過濾器 產品說明

公稱通徑：DN15-DN600

公稱壓力：1.0MPa-6.4MPa

適用溫度：-20℃-425℃

閥體材質：碳鋼、鑄鋼、不銹鋼等

連接方式：法蘭連接、螺紋連接、焊接

濾網材質：不銹鋼

墊片材料：PTFE、金屬纏繞墊、丁晴橡膠等


  • 高低藍式過濾器 設計標準


閥門壓力試驗

GB/T13927-1992

閥門結構長度

GB/T1221-1989

閥門標志

GB/T1220-1989



  • 高低藍式過濾器 外形尺寸

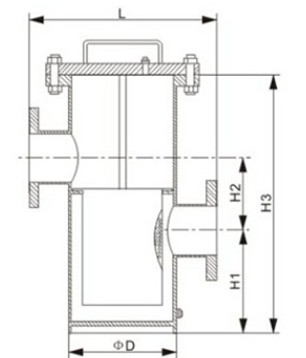

                                                  高低藍式過濾器(圖1)

通徑

L

D1

H1

H2

H3

DN25

1"

220

89

110

70

280

DN32

1-1/4"

220

89

110

70

285

DN40

1-1/2"

280

108

120

100

340

DN50

2"

280

108

120

100

340

DN65

2-1/2"

330

140

160

110

400

DN80

3"

340

159

180

140

460

DN100

4"

420

219

220

170

550

DN125

5"

500

273

310

220

720

DN150

6"

500

273

310

220

720

DN200

8"

560

325

390

280

900

DN250

10"

660

426

480

320

1070

DN300

12"

750

478

640

400

1360
