Q642F電動Y型三通球閥
Q642F電動Y型三通球閥

Q642F電動Y型三通球閥

Q642F電動Y型三通球閥采用Y型流道形式，閥座為三面閥座，有相互成120°、135°二種閥體結構形式。

在線訂購
產品詳情

  • Q642F電動Y型三通球閥 產品說明

閥門型號：Q642F，Q642H

通徑規格：DN50～DN250mm

結構形式：Y型三通

閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN16、PN40、PN64

適用溫度：-40℃～450℃

應用范圍：石油、化工、發電、造紙、天然氣


  • Q642F電動Y型三通球閥 性能參數

電動執行器技術參數

Y型電動三通球閥閥體參數

電源

AC110、AC220、AC380V/DC24、DC220V

公稱通徑

DN50～250mm

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6-10MPa

任選功能

開關型、觸點型、開度信號、智能調節型

閥軸材質

不銹鋼

動作范圍

0～90°±5°

閥體材質

WCB/304/316/316L不銹鋼

動作時間

15秒/30秒/60秒

球體材質

WCB/304/316/316L不銹鋼

環境溫度

-30°～60°

閥座密封

PTFE、PPL、合金鋼、硬質合金

手動操作

附帶手柄操作

溫度

PTFE≤180℃、PPL≤350℃

限位

電氣、機械二重限位

結構型式

法蘭

防護等級

IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)

適用介質

水、石油、酸類、粘性流體、漿料介質等

輸入信號

4-20mA/0-10VDC(智能調節型)

特點

結構緊湊、體積小、安裝簡單快速


  • Q642F電動Y型三通球閥 主要零件材質

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質


  • Q642F電動Y型三通球閥 外形尺寸

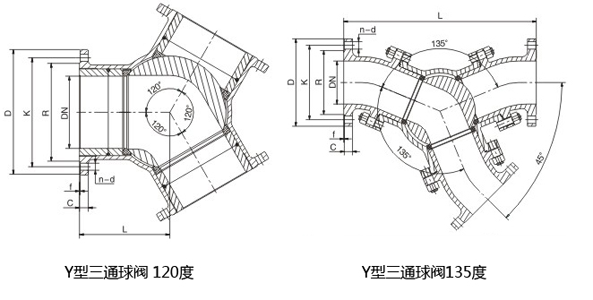

Q642F電動Y型三通球閥(圖1)

DN

L

D

K

R

C

f

n-d

50

340

160/165

125

100

20

3

4-18

65

400

180/185

145

120

20

3

4-18

80

410

195/200

160

135

20

3

8-18

100

460

215/220

180

155

22

3

8-18

125

560

245/250

210

185

22

3

8-18

150

660

280/285

240

210

24

3

8-23

200

800

335/340

295

265

24

3

12-23

250

1030

405

355

320

30

3

12-25

300

1140

460

410

375

30

4

12-25
