Q911F電動不銹鋼絲扣球閥
Q911F電動不銹鋼絲扣球閥

Q911F電動不銹鋼絲扣球閥

Q911F電動不銹鋼絲扣球閥用于兩位切斷、調節的場合。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

在線訂購
產品詳情

  • Q911F電動不銹鋼絲扣球閥 產品說明

產品型號：Q911F

產品口徑：DN15-100mm

產品壓力：1.6-6.4MPa

產品材質：鑄鐵、鑄鋼、不銹鋼


  • Q911F電動不銹鋼絲扣球閥 設計標準

設計和制造標準按照

 ASME B16.34

壁厚標準

AS,E B16.34

螺紋標準按照

JIS B 0203,ISO 7/1

對焊標準

B16.25

承插焊標準

ASME B16.11

檢測標準

MSS SP-110,EN 12266


  • Q911F電動不銹鋼絲扣球閥 電動執行器參數

電動執行器普通開關型、無源觸點開關型
電位計型帶電阻輸出
電位計型帶4-20mA
調節型輸入輸出4-20mA
防爆電動執行器EX dⅡBT4   EX d11 CT6
調節型、開關型
電壓AC220V AC110V AC380
DC12V DC24V DC110V
公稱通徑DN15-100mm
公稱壓力1.6-6.3MPa
適用溫度PTFE:-30~+180℃
PPL:-30~+250℃
連接方式螺紋式
閥體結構三塊式、二片式、一片式
閥體材質304、316、316L
閥板材質304、316、316L
閥座襯里PTFE、PPL
適用介質蒸汽、水液，氣體等


  • Q911F電動不銹鋼絲扣球閥 主要零件材質

零件名稱材質
不銹鋼碳鋼
閥體不銹鋼CF8M碳鋼WCB
密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
閥蓋不銹鋼CF8M碳鋼WCB
球體不銹鋼SS316不銹鋼SS304
閥桿不銹鋼SS316不銹鋼SS316
螺母不銹鋼SS304FCD45
墊圈不銹鋼SS304FCD45
手柄套塑料塑料
手柄不銹鋼SS304不銹鋼SS304
閥桿螺母不銹鋼SS304B7
墊圈不銹鋼SS304不銹鋼SS304
填料壓蓋螺母不銹鋼SS304FCD45
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
止推墊圈聚四氟乙烯PTFE聚四氟乙烯PTFE
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
螺栓不銹鋼SS304

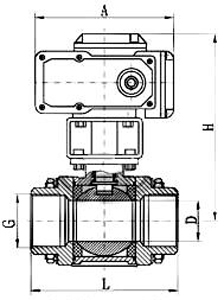

  • Q911F電動不銹鋼絲扣球閥 外形尺寸

                                        Q911F電動不銹鋼絲扣球閥(圖1)

公稱通徑

內螺紋連接

對焊連接

inch

D

L(mm)

H

B

重量(Kg)

尺寸

重量
(Kg)

L

D1

D2

3/8

10

60

57

95

0.34

70

10

18

0.32

1/2

15

75

68

110

0.47

75

15

24

0.48

3/4

20

80

70

110

0.68

90

20

28

0.68

1

25

90

80

140

1.2

100

25

34

1.2

11/4

32

110

85

140

1.9

110

32

41

1.9

11/2

38

125

100

180

2.7

128

38

49

2.7

2

50

144

110

180

3.9

154

50

62

3.8

21/2

64

186

130

200

7.1

193

64

78

7.0

3

78

206

150

250

11.5

222

78

94

11.4

4

98

240

170

250

20.5

273

98

124

20.3
