美標截止閥
美標截止閥

美標截止閥J304S1F3

美標截止閥靠旋轉閥戀來使閥門流通或閉塞

在線訂購
產品詳情

  • 美標截止閥 產品說明

  • 產品型號：J40H/W

  • 產品口徑：DN15-400mm

  • 產品壓力：150Lb-2500LB

  • 產品材質：鑄鋼、鍛鋼、不銹鋼

  • 公稱壓力：PN1．6～16MPa

  • 工作溫度：-29～550℃

  • 應用范圍：石油、化工、制藥、化肥、電力行業等

  • 驅動方式：手動、齒輪傳動、電動、氣動等

  • 美標截止閥 技術規范

計與制造

ANSI B16.34 BS1873

結構長度

ANSI B16.10

法蘭尺寸

ANSI B16.5

對焊連接尺寸

ANSI B16.25

壓力-溫度

ANSI B16.34

試驗-檢驗

API 598


  • 美標截止閥 技術參數


公稱壓力（Lb）

實驗壓力

工作溫度（℃）

強度（水）（Mpa）

密封（水）空氣

低壓密封空氣（Mpa）

150

3.0

2.2

0.6





           350

300

7.5

5.5

0.6

600

15.0

11.0

0.6

900

22.5

16.5

0.6

1500

30.0

22.0

0.6


  • 美標截止閥 零件材料

零件名稱

材質

閥體/閥蓋

WCB

CF8

CF3

閥瓣

WCB

CF8

CF3

閥桿

13Cr

304SS

316SS

填料

柔性石墨

PTFE編織

PTFE編織

墊片

304L+石墨

304L+PTFE

316L+PTFE

壓蓋

WCB

CF8

CF3

填料壓環

WCB

CF8

CF8

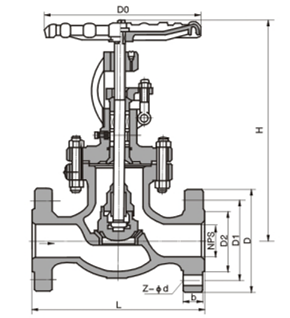

  • 美標截止閥 結構圖

    J41H美標截止閥(圖1)

  • 美標截止閥 150lb外形尺寸

DN

150Lb

in

L

D

D1

D2

b

n-φd

H

D0

1/2

108

89

60.5

35

11.2

4-16

241

100

3/4

117

98

69.9

43

12.7

4-16

241

100

1

127

108

79.2

51

14.2

4-16

242

125

11/4

140

117

89

63

16

4-16

280

160

11/2

165

127

98.6

73

17.5

4-16

286

160

2

203

152

120.7

92

19

4-16

368

200

21/2

216

178

139.7

105

22.4

4-19

387

200

3

241

190

152.4

127

24

4-19

411

250

4

292

229

190.5

157

24

4-19

454

250

5

356

254

216.0

186

24

8-22

455

350

6

406

279

241.3

216

25.4

8-22

541

350

8

495

343

298.5

270

28.4

8-22

651

450

10

622

406

362.0

324

30.2

12-25.4

800

450

12

698

483

431.8

381

32

12-25.4

1231

600

14

787

533

476.3

413

35

12-29

1450

600

16

914

597

539.8

470

36.6

26-29

1645

600



  • 美標截止閥 300lb外形尺寸

DN

300Lb

1/2

152

95

66.5

35

14.2

4-16

241

140

3/4

178

117

82.5

43

16

4-19

241

140

1

203

123

89

51

17.5

4-19

283

160

11/4

216

133

98.5

63

19

4-19

320

200

11/2

229

155

114.3

73

20.6

4-22.5

322

200

2

267

165

127

92

22.4

8-22.5

399

200

21/2

292

190

149.4

105

25.4

8-22.5

438

250

3

318

210

168.1

127

28.4

8-22.5

464

280

4

356

254

200.2

157

31.8

8-22.5

565

350

5

400

279

235

186

35

8-22.5

614

350

6

444

318

269.7

216

36.6

12-25.4

717

400

8

559

381

330.2

270

41.2

12-25.4

930

500

10

622

444

387.4

324

47.8

16-28.5

1012

550

12

711

521

450.8

381

50.8

16-32

1231

600

14

762

584

514.4

413

54

20-32

1450

600

16

864

648

571.5

470

57.2

20-35

1645

600
